درس یازده :   معرفی  بردبرد

بدون مقدمه، بحث اموزش کار با بِرد بُرد (Breadboard) را شروع مي کنيم.

   برد برد نوعي برد الکترونيکي است (مانند بردهاي سوراخ دار) که به وسيله ي آن مي توان اجزاي الکترونيکي متعدد را به يکديگر متصل کرد. در بردهاي سوراخ دار معمولي، بايد پس از نصب هر قطعه در برد، پايه هاي آنرا در برد لحيم کنيم، اما در برد برد ما نيازي به انجام لحيم کاري نداريم و فقط کافيست قطعه را روي برد برد قرار دهيم (با يک فشار کوچک قطعه روي برد نصب مي شود).

   همچنين در بردهاي سوراخ دار معمولي شما بايد براي برقراري ارتباط بين آن ها، از سيم استفاده کنيد، ولي در برد برد به صورت پيش فرض تعداد زيادي از اتصالات برقرار شده که شما فقط کافيست با در نظر گرفتن اين اتصالات و قرار دادن قطعات در مکان هاي مناسب، مدار هاي خود را راه اندازي کنيد.

   اما با اين وجود، در بسياري از موارد ما مجبور به استفاده از سيم هاي کمکي براي برقراري ارتباط ها مي شويم.

   تصوير فوق يک مدار که روي يک برد سوراخ دار معمولي پياده سازي شده است.



   تصوير يک مدار که بر روي يک بردبرد پياده سازي شده. دقت کنيد که علي رغم وجود ارتباط هاي فراوان در داخل خود بردبرد، از تعداد زيادي سيم کمکي نيز براي تکميل مدار استفاده شده است.

در اين نوع برد، براي سهولت کار، ارتباطات زيادي بين سوراخ هايي که در بردبرد مشاهده مي کنيد، وجود دارد.

در شکل زير يک نماي کلي از سوراخ هاي متصل به هم در يک برد برد، ترسيم شده است.

براي استفاده از آي سي ها، بايد آن هارا در قسمت وسط طوري قرار دهيم که پايه هاي آن در 2 طرف با يکديگر در تماس نباشند. 2 رديف بالا و پايين نيز که به هم متصل هستند معمولاً براي تغذيه ي +و – برد استفاده مي شوند.

شما مي توانيد براي تمرين، يک LED را با يک مقاومت 100 اهم، روي بردبرد روشن کنيد.

درس دوازدهم :  بررسی  پر و خالی شدن خازن

   در اين جلسه، دومين آزمايش رو با کمک دوستان عزيز انجام خواهيم داد.

   اين آزمايش مربوط به مبحث خازن ها مي شود و براي نشان دادن شارژ(پر شدن) و دِشارژ (خالي شدن) شدن يک خازن طراحي شده است.

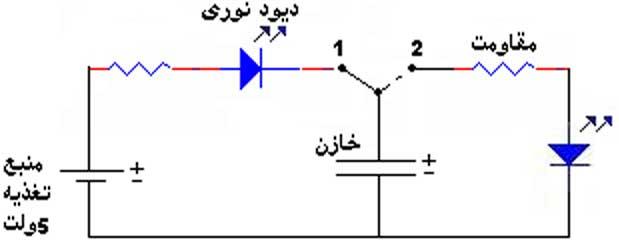

   گام اول: مدار زير را با توجه به جدول ببنديد.

   زمان شارژ و دِشارژ با توجه به زمان روشن بودن LED ها، به ازاي خازن هاي مختلف اندازه گيري نماييد.

   براي شارژ كردن خازن بايد اتصال شماره ي 1 برقرار شود، زمان شارژ را مي‌توانيد با توجه به مدت روشن بودن LED سمت چپ اندازه گيري نماييد

   براي دِشارژ كردن خازن، بايد اتصال شماره ي 2(طبق شكل) برقرار شود. پس زمان دِشارژ را نيز مي‌توانيد با توجه به مدت زمان روشن بودن LED سمت راست،اندازه گيري نماييد.

   همانطور كه مشاهده مي كنيد، با افزايش مقدار مقاومت در هر قسمت يا افزايش ظرفيت خازن ها، زمان شارژ و دِشارژ خازن افزايش ميابد.

   اين جلسه مطلب تئوري نسبتاً كمي دارد و دوستان بايد زمان خود را صرف بستن مدار بالا و پركردن جدول كنند.

   لازم ميدونم اين مطلب رو دوباره خدمت دوستان عزيز يادآوري كنم كه در رباتيك، مهمترين اصل، انجام كار به صورت تيمي و گروهي است و به دوستان پيشنهاد مي‌كنم حتماً آزمايش ها رو به صورت تيمي انجام بدهند و برای نتیجه گرفتن بهتر به صورت حضوری در کلاسهای این آموزشگاه شرکت نمایید .

فرمول ثابت زمانی برابر است با مقدار ظرفیت خازن بر حسب  اهم  ضربدر مقدار ظرفیت خازن بر حسب فاراد که ثابت زمانی بر حسب ثانیه بدست می آید.

مدت پنج ثابت زمانی طول می کشد تا خازن کاملا" شارژ و یا کاملا دشارژ شود.
