نقشه مدارهای الکترونیک - مجموعه سوم

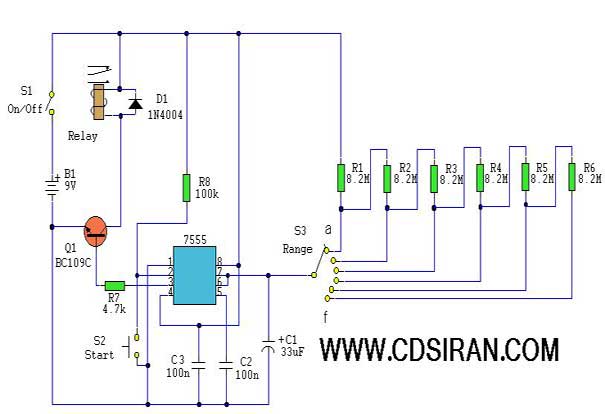

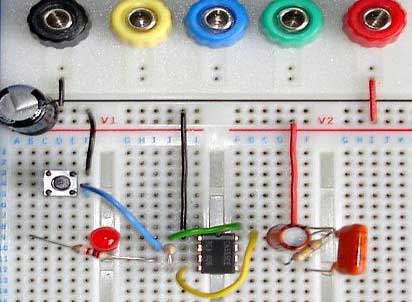

1- تایمر  پنج تا سی دقیقه

متناسب با مقادیر خازن  c1  و مقاومت R1  می توانیم زمان را از 5  دقیقه تا 30 دقیقه تنظیم نماییم تا در زمان مورد نظر ما رله بکار افتد و عمل مورد نظر ما انجام شود.

2- مدار تایمر  یک دقیقه تا دو ساعته

در این مدار از آی سی 4060  استفاده شده گردیده.

و با مقادیر خازن  C1 و پتانسیومتر VR1 زمان از یک دقیقه تا دو ساعت قابل تنظیم است تا رله بکار  افتد و مداری را و یا عملی را در زمان مورد نظر ما بکار اندازد .

لیست قطعات :

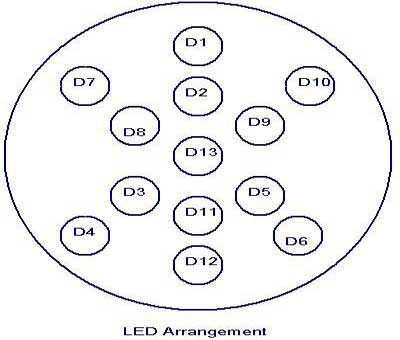

3- مدار جلوه های نوری

با استفاده از دو عدد آی سی نوسان ساز NE555 می توانیم رقص نور قشنگی را بسازیم

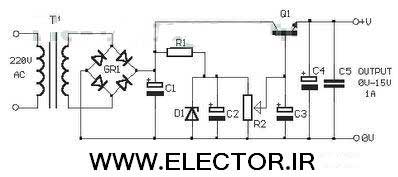

4- منبع تغذیع صفر تا پانزده ولت -  یک آمپر

لیست  قطعات :

R1= 56ohm 2W

Q1= 2N3055          R2= 330ohm Lin. pot.

T1=220V@18V 1.5A        C1= 2200uF 35V

C2= 100uF 35V                  D1= 18V 1.5W zener

C3= 10uF 25V         C4= 220uF 25V

 C5= 100nF 100V        GR1= 4 X 1N4007

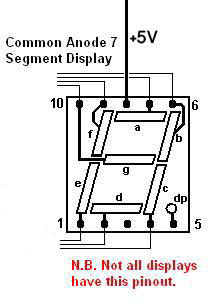

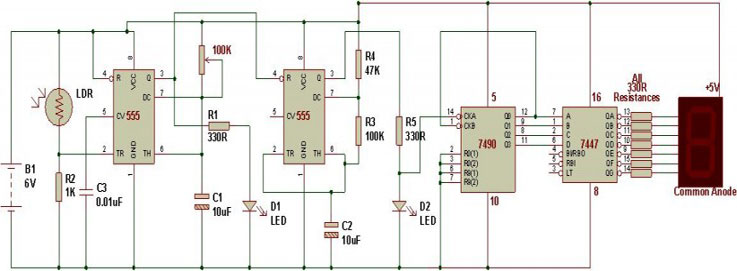

5- مدار شمارنده  اشیاء

این مدار نمونه پروژه های شمارش اشیاء در کارخانجات می باشد که کاربردهای فراوانی دارد. با تاریک شدن LDR نوسان ساز ها به کار افتاده و سون سگمنت یک عدد را شمارش می کند و به همین ترتیب با هر بار تاریک شدن LDR   ، سون سگمنت شروع به شمارش می نماید.

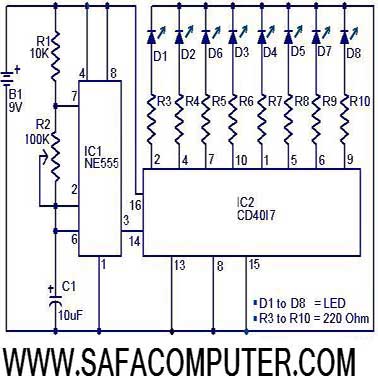

6- رقص نور

مدار رقص نور با استفاده از آی سی 4017 و آی سی 555

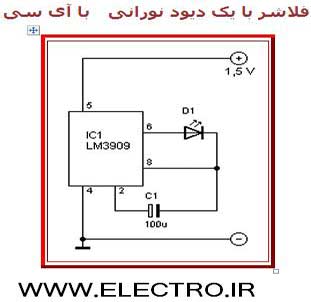

7- مدار فلاشر ساده
