نقشه مدارهای الکترونیک - مجموعه هفتم

1- مدار حرارت سنج ساده

قطعات مورد نیاز :

R1 THERMISTOR 110Ω      R2 100Ω         R3 3.3KΩ       Q1 Bc548 NPN

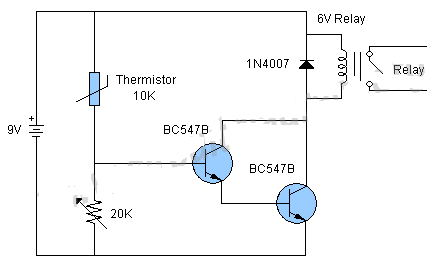

2- حرات سنج پیشرفته

با این مدار می توانیم با افزایش حرارت ،  مدار را طوری تنظیم نماییم که رله بکار افتد و در خروجی مدار دیگری را قطع یا وصل نماید .

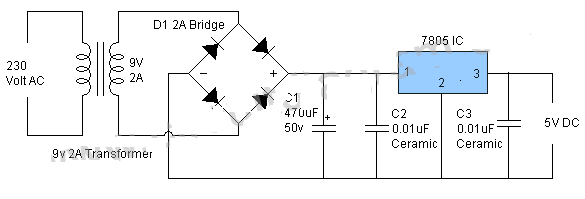

3- منبع تغذیه پنج ولت

منبع تغذیه  5  ولت

  قطعات : ترانس 220 به 9 ولت  دو آمپر   دو سر  - پل دیود  دو آمپر یا چهار عدد دیود  1N4001 -  خازن  470  میکروفاراد  پنجاه ولت - خازن یک صدم میکرو فاراد  سرامیک   دو عدد  - آی سی   7805

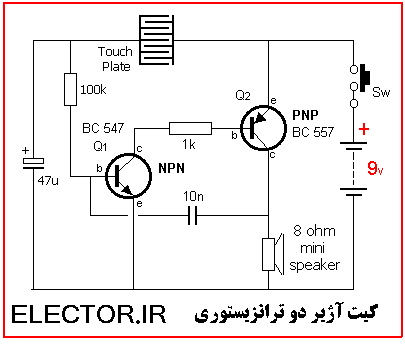

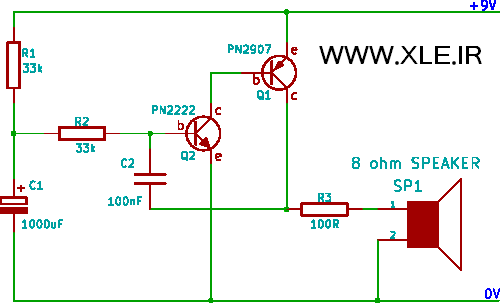

4- آژیر دو ترانزیستوری

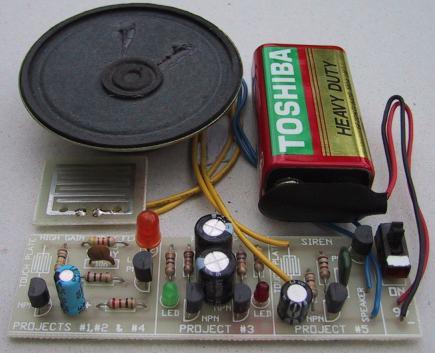

5-   مدار کیت باران سنج

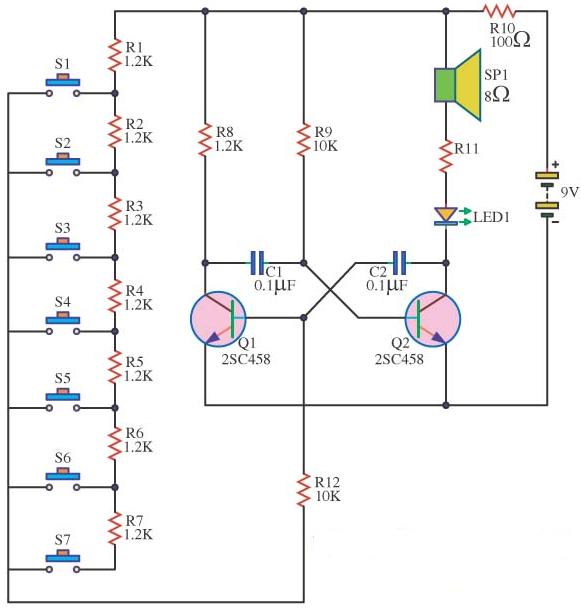

6- مدار  ارگ  الکترونیکی

R11 = 1K

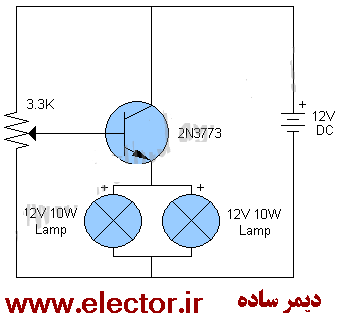

7- مدار دیمر ساده

با تغییر پتانسیومتر می توانیم نور لامپها را کم و یا زیاد کنیم

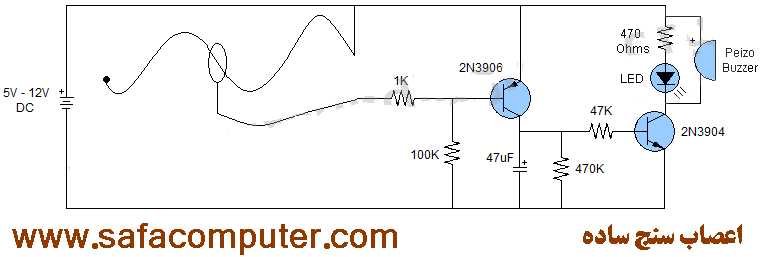

8- مدار اعصاب سنج

در صورتی که به کیت ها و مدارات فوق علاقمند هستید می توانید ده ها نقشه مدار الکترونیکی مانند آنها را  با عنوانهای  نقشه مدارات الکترونیک 3 را از سایت  www.daneshmandco.ir دانلود نمایید .

 همچنین در مجموعه سی دی با کد ELE 2   صد ها   نقشه  مدار  و پروزه مختلف الکترونیکی دیگر  نیز  گردآوری شده است . سی دی فوق را می توانید از شرکت صفا رایانه  www.cdsiran.com  و یا www.cdsiran.ir

 خرید نمایید.
